Глава 13. Разные схемы - часть 2

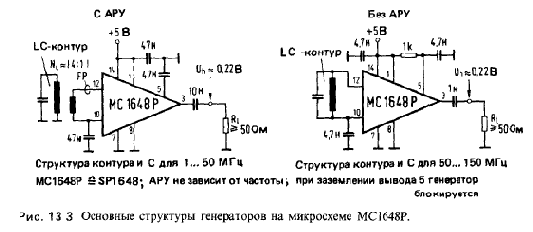

На рис. 13.4 иллюстрируется возможный вариант задающего генератора. Уровень выходного сигнала этого генератора Р0 = + 13 дБм, выходное сопротивление равно 50 Ом в широкой полосе частот; он может работать на кольцевой смеситель среднего уровня. Частота генерации определяется номиналами элементов колебательного контура, связанного с микросхемой МС1648Р.

До пяти генераторных ИС этого типа можно соединять параллельно на выходе. Получающаяся схема соответствует аналогичной “аддитивной” схеме на SL1680C, рассматриваемой в разд. 13.8.

13.4. Н Ч -тракт с АРУ и активным телеграфным фильтром

Эта схема, представленная на рис. 13.5, отлично подходит для простого приемника без АРУ ПЧ. За счет возможности ослабления сигнала в ВЧ-тракте (максимально на 40 дБ) с помощью регулировочного резистора и с учетом диапазона регулирования усиления, обеспечиваемого микросхемой SL6270C, удается скомпенсировать практически все возникающие при приеме сигналов замирания.

Двухкаскадный телеграфный фильтр Баттерворта с центральной частотой около 1 кГц при скорости передачи примерно до 100 бит/мин показывает хорошие свойства; при более высоком темпе телеграфных посылок нужен более широкополосный фильтр. Диоды на входе микросхемы SL6270C предотвращают ее перегрузку при непредвиденных выбросах величины сигнала.

13.5. Биквадратный узкополосный (пропускающий или режекторный) НЧ-фильтр

Представленная на рис. 13.6 схема фильтра с полосой пропускания 50 Гц, перестраиваемого по центральной частоте, применяется, главным образом, для целей режекции (фильтр-пробка); для телеграфного пропускающего фильтра она непригодна: слишком узка полоса пропускания и, кроме того, слишком резок максимум на центральной частоте.

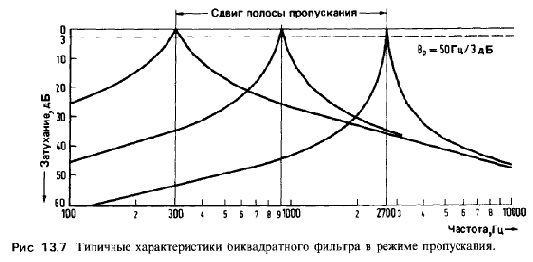

На рис. 13.7 приведены характеристики этого фильтра в режиме пропускания, а на рис. 13.8 в режиме режекции.

13.6. Узкополосный (пропускающий или режекторный) Н Ч-фильтр с модифицируемой характеристикой

На рис. 13.9 приведена его схема, а на рис. 13.10-типичные характеристики в режиме пропускания.
