Глава 12. Обработка сигнала ПЧ


В этой главе описаны АРУ-ПЧ-процессоры, предназначенные в основном для приемников АМ-сигналов и используемые в качестве непосредственных “нагрузок” широкополосных трактов. Аналогичные устройства для приемников ЧМ-сигналов здесь не рассматриваются, поскольку они, как правило, реализуются на очень сложных ИС, причем стоимость осуществляющих частотную селекцию внешних схем-если таковые вообще имеются-составляет лишь малую часть стоимости самих ИС.

12.1. Универсальный SSB/CW-процессор для частот <12 МГц

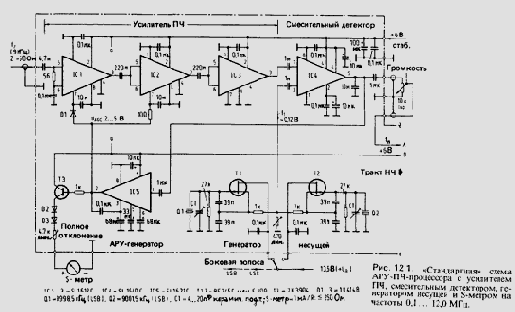

Его принципиальная электрическая схема, приведенная на рис. 12.1, вероятно, многим уже известна, но поскольку данный процессор применяется для обработки выходных сигналов широкополосного тракта, описанного в гл. 5, то для полноты картины приведем его технические характеристики. А для менее информированного читателя в следующем разделе предлагается подобный ПЧ-тракт, обсуждаемый со всеми необходимыми подробностями.

Итак, основные технические характеристики: при выбранном 56-омном сопротивлении резистора на входе процессора F = 7...S дБ, без этого согласующего резистора F = 4...5 дБ (в обоих случаях при 50-омном импедансе источника напряжения ПЧ); КР » — 15 дБм на верхней границе диапазона АРУ (при полном усилении тракта) и » + 5 дБм на нижней границе; коэффициент усиления по напряжению (от входа до верхнего вывода регулятора громкости) Gv » + 100 дБ на верхней границе и » — 20 дБ на нижней; полный диапазон АРУ » 120 дБ, он допускает расширение до значения ? 150 дБ за счет усиления микросхемы IC3; флуктуации входного напряжения в рамках диапазона АРУ ослабляются до + 2 дБ; постоянные времени системы АРУ: время включения » 15 мс, время отключения » 0,8 с (задержанное регулирование).

Этот процессор следует настраивать на полосу пропускания фильтра основной селекции. Его частотный диапазон 0,1... 12 МГц определяется микросхемами IC1...3. Микросхема IC4 может обрабатывать сигналы с частотами до 75 МГц (как основной сигнал, так и несущую).

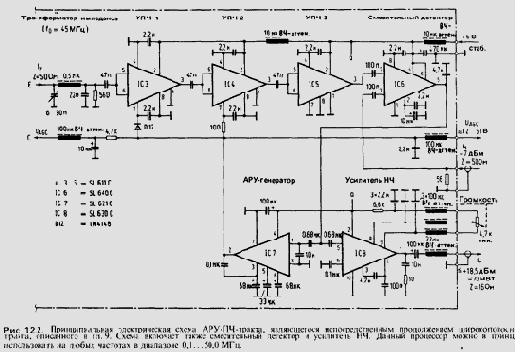

12.2. SSB/CW-процессор для частот ? 50 МГц с усилителем НЧ
