РАДИОПРИЕМНИК

НА РУКЕ

Миниатюрными транзисторными радиоприемниками давно уже трудно кого-нибудь удивить. Для таких изделий созданы даже специальные микросхемы. Так что самодеятельному конструктору в этой области негде стало развернуться.

И все же радиолюбителю из Одессы Виктору Варскому удалось создать оригинальный громкоговорящий радиоприемник, оформленный в виде наручных часов с ремешком. Причем выполнен он на широкораспространенных транзисторах, поскольку из-за низкого напряжения питания, используемого в конструкции, применение интегральных микросхем в ней неприемлемо.

Кроме того, транзисторы и другие навесные элементы можно расположить на печатной плате практически любой конфигурации, диктуемой задуманной формой корпуса, чего нельзя сказать о микросхемах, размеры которых соизмеримы с габаритами всего радиоприемника.

Радиоприемник, собранный по схеме прямого усиления 3-V-2 (рис. 1), обеспечивает громкоговорящий прием двух фиксированно настроенных станций в диапазоне средних волн (программы «Проминь»—1,248 МГц и «Маяк» — 0,550 МГц) и одной в диапазоне длинных волн (первая программа Всесоюзного радио — 0,235 МГц).

Питается устройство от двух аккумуляторов Д-0,1 напряжением 2,5 В, причем его работоспособность сохраняется при снижении напряжения до 1,8 В. Выходная мощность — около 30 мВт, а потребляемый ток — не более 8 мА.

Элементы радиоприемника, кроме аккумуляторов, выключателя питания и переключателя тембра, размещены на плате (рис. 2) из фольгированного стеклотекстолита толщиной 1 мм. Высота монтажа вместе с динамической головкой составляет 10 мм. Масса конструкции — около 55 г.

Прием сигналов радиостанции средневолнового диапазона, работающей на частоте 1,248 МГц, осуществляет колебательный контур.L1C1, состоящий из катушки L1 и подстроечного конденсатора С1. В этом случае переключатель SA1 разомкнут и находится в положении 1.

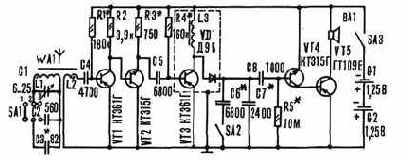

Рис. 1. Принципиальная схема радиоприемника.

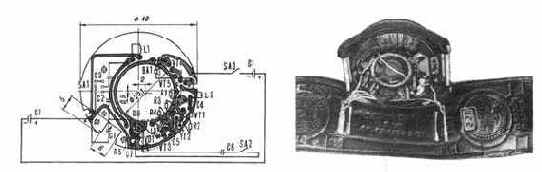

Рис. 2. Печатная плата и расположение элементов в корпусе радиоприемника.





Рис. 3. Опиловка транзистора.

Рис. 4. Ручка.

Рис. 5. Ось.

Рис. 6. Доработка переключателя.

Рис. 7. Форма ферритового сердечника.

Рис. 8. Конструкция динамической головки.

Рис. 9. Пуансон.

Рис. 10. Дугообразная плата выводов капсюля.

Рис. 11. Держатель аккумулятора.

Рис. 12. Корпус.

Рис. 13. Крышка корпуса.



Переводом переключателя в положение 2 к конденсатору С1 подключается конденсатор СЗ и ведется прием радиостанции средневолнового диапазона, работающей на частоте 0,550 МГц.

Последующим переводом в положение 3 к конденсатору С1 подсоединяется конденсатор С2, и колебательный контур перестраивается на прием сигналов радиостанции длинноволнового диапазона, работающей на частоте 0,235 МГц.

Сигнал одной из фиксированных радиостанций поступает через катушку связи L2 и конденсатор С4 на вход трехкаскадного усилителя радиочастоты.

Продетектированный после диода VD1 сигнал поступает на вход усилителя звуковой частоты, выполненного на двух транзисторах VT4, VT5. В коллекторную цепь VT5 включена нагрузка—динамическая головка ВА1, представляющая собой микрофонный капсюль ДЭМШ-1А с бумажным диффузором.

В конструкции использованы высокочастотные кремниевые транзисторы со статическим коэффициентом передачи тока не менее 60. Транзистор ГТ109Е можно заменить на КТ361 с коэффициентом передачи тока 60-100.

Если из-за высокой плотности монтажа установка транзисторов на плате вызывает затруднения, допускается осторожная опиловка их корпуса (рис. 3). Опиловку выполняют напильником либо наждачным кругом до размеров, указанных на рисунке 3. Учтите, что уменьшать толщину корпуса транзистора со стороны  маркировки можно лишь до толщины 1 мм от выводов.

Диод Д9Б может быть заменен любым из серии Д9.

В конструкции применены постоянные резисторы МЛТ-0,125, С2-23-0,068, R5 КИМ-0,125. Конденсаторы постоянной емкости КМ-3, КМ-4, КМ-5, КД; подстроечный КТ4-23 крепится к плате с помощью хомутика из белой жести и двух винтов Ml,4. Он приводится во вращение с помощью ручки от телевизора «Шилялис-402», предварительно укороченной (рис. 4) и насаженной через капроновую втулку на ось (рис. 5), припаянную к оси конденсатора.



Переключатель использован от слухового аппарата БК-4. Перед установкой на плату корпус переключателя следует осторожно опилить по контуру, указанному на рисунке 6.

Выключатели ПД-9-1—с предварительно укороченными выводами.

Магнитная антенна намотана на плоском ферритовом стержне 600НН толщиной 4 мм с формой и размерами, указанными на рисунке 7. Придать нужную форму ферритовому стержню можно с помощью наждачного круга. В качестве заготовки использован ферритовый стержень антенны радиоприемника «Селга».

Катушка L1 содержит 125 витков провода ПЭВ-1 0,08, разделенных на пять секций по 25 витков. Намотка каждой секции производится внавал непосредственно на стержень. Катушка связи L2 содержит 8 витков провода ПЭВ-1 0,08, намотанных между секциями.

Собранную магнитную антенну приклеивают через резиновые прокладки к плате клеем «Момент».

Высокочастотный дроссель L3 намотан на кольце из феррита 600НН, К7Х4Х2 проводом ПЭВ-1 0,08 в количестве 180 витков.

Динамическая головка (рис. 8) из микрофонного капсюля ДЭМШ-1А. Основанием головки служит пластина из стеклотекстолита толщиной 0,5 мм, имеющая в средней части отверстие 04 мм, через которое проходит прик-клеенная к мембране эпоксидной смолой игла, соединяющая мембрану с диффузором. Она изготовлена из латунной проволоки 00,3—0,4 мм. Капсюль ДЭМШ-1А приклеен к основанию клеем «Момент», а к противоположной его стороне — кольцо из гети-накса толщиной 0,7 мм. К кольцу приклеен диффузор, изготовленный из фильтровальной (промокательной) бумаги толщиной 0,15 мм.

Для отгрессовки гофров на диффузоре изго.овлена пресс-форма, состоящая кз пуансона, сделанного из двух проволочных колец, концентрично приклеенных к плоскости металлической пластины (рис. 9), и матрицы — губчатой резины толщиной 25—30 мм. Проволочные кольца из медной проволоки 00,5 мм навиты на оправках соответствующих размеров и спаяны встык.

Размоченную бумагу закладывают в пресс-форму, сжимают струбциной и оставляют до полного высыхания (двое-трое суток).

К центру диффузора приклеивают иглу и по краям — второе кольцо из гетинакса толщиной 0,7 мм.


Для закрепления ломких выводов капсюля ДЭМШ-1А на его обратную сторону наклеивают дугу из фольгированного стеклотекстолита толщиной 0,5 мм (рис. 10) со снятой полоской фольги посредине. Выводы припаивают к этой дуге.

Держатели аккумуляторов (рис. 11), обеспечивающие легкую и быструю их смену, изготовлены из полосок бериллиевой бронзы тощиной 0,5 мм или другого упругого материала и соединены винтами Ml,6 через эбонитовые изоляторы.

Корпус приемника, имитирующий форму наручных часов, выточен из эбонитовой заготовки (рис. 12), обработан вручную и отполирован.

С нижней стороны корпус закрыт эбонитовой крышкой (рис. 13), закрепленной двумя винтами М1.6Х 12. Этими же винтами фиксируется плата внутри корпуса.

С тыльной стороны ремешка к его краям пришиты карманы для аккумуляторов, выключателей с конденсатором С6, а также встроены электронные цифровые часы. Электрические соединения элементов, расположенных в ремешке, выполнены проводом МГТФ-0,08.

Прежде чем смонтировать детали на плате, желательно собрать приемник на макетной панели и проверить его работу, а также настроить на нужные радиостанции.

Подбором резисторов Rl, R3, R4 устанавливают режим работы транзисторов усилителя РЧ. Ток коллектора транзистора VT1 должен быть в пределах 1 — 1,2 мА, транзисторов VT2 и VT3 — 1,8—2 мА. Подбором резистора R5 устанавливают коллекторный ток транзистора VT5, равный 7— 7,5 мА.

Учитывая, что в каждой конкретной географической местности работают свои мощные местные радиостанции, колебательный контур необходимо настраивать на частоты этих радиостанций подбором конденсаторов С2 и СЗ. Устанавливают переключатель SA1 в положении 1, конденсатор С1 — в среднее положение и, корректируя число витков катушки, добиваются слышимости и максимальной неискаженной громкости приема одной из средневолновых радиостанций, находящейся в стороне более коротких волн.

Следует иметь в виду, что с уменьшением числа витков катушки L1 происходит сдвиг диапазона принимаемых волн в сторону более коротких волн и наоборот.



Переключатель SA1 устанавливают в положение 2. Вместо СЗ подключают переменный конденсатор 20— 600 пФ и, медленно изменяя его емкость, отмечают положение ротора, при котором приемник настроен на средневолновую станцию. Затем переключатель устанавливают в положение 3. Вместо С2 подключают тот же переменный конденсатор, отмечают положение ротора, при котором приемник настроен на следующую средневолновую либо длинноволновую станцию.

Затем, определяя значение емкости в обоих положениях переменного конденсатора, вместо него устанавливают два постоянных конденсатора С2 и СЗ примерно такой же емкости. Подстроечным конденсатором С1 осуществляется корректировка в небольших пределах фиксированной настройки колебательного контура.

Если в приемнике возникнет самовозбуждение (прием сопровождается свистом), его устраняют изменением включения выводов катушки связи L2, а также поворотом динамической головки относительно своей оси.

Желательно дроссель L3, транзистор VT3 и диод VD1 прикрыть экраном — колпачком из медной фольги и подсоединить его к «плюсу» питания.

В. ВАРСКИЙ,

г. Одесса



«Моделист-Конструктор» N 11  1990 г
