приемники С АВТОМАТИЧЕСКОЙ НАСТРОЙКОЙ

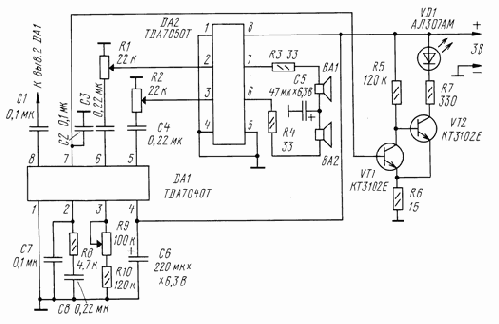

Cравнительно недавно на российском рынке в продаже появились простейшие сканирующие приемники, в которых настройка осуществляется всего двумя кнопками "Scan" (“Сканирование”) и "Reset" (“Сброс”). Удобство использования в нестационарных условиях — малые габариты и простота управления — да плюс еще невысокая стоимость и разнообразие конструкционных решений сделали эти приемники популярными. В данной статье предлагается описание используемой в приемниках микросхемы, приведена базовая схема приемника и даны некоторые рекомендации по его усовершенствованию

Основой построения приемников со сканирующей настройкой является микросхема фирмы Philips TDA7088 (SC1088), представляющая собой законченный УКВ ЧМ приемник с низкой промежуточной частотой (около 70 кГц). Необходимая селективность достигается с помощью активных RC-фильтров. Сигнал, принимаемый по зеркальному каналу, а также слабые сигналы подавляются схемой бесшумной настройки, которая может быть выключена. В этом случае чувствительность приемника несколько улучшается.

Чувствительность приемника в типовом включении микросхемы на частоте 96 МГц составляет по справочным данным порядка 3…6 мкВ/м. Микросхема сохраняет работоспособность в диапазоне питающих напряжений 1,8В…5В. Типовое значение напряжения питания равно 3В. Диапазон рабочих частот — 0,5…110 МГц. Реально же микросхема может работать и на частотах до 130 МГц с незначительной потерей чувствительности. В приемниках с TDA7088 предусмотрены два режима настройки электронная — сканирование, посредством изменения управляющего напряжения на варикапе и механическая — конденсатором переменной емкости с возможностью использования АПЧ (автоподстройки частоты). Сканирование в типовом включении микросхемы может быть только однонаправленным — с меньших частот к большим, при достижении верхней границы настройки необходимо произвести сброс, т.е. нажать кнопку “Reset”. Также предусмотрена возможность детектирования сигналов с АМ, т.е.
