Приемник "Рига-10"


В.А. Мельник, г. Донецк, Д.Ф. Кондаков, г. Москва (http://oldradio.ru)



Приемник "Рига-10" выпускался рижским радиозаводом имени А.С.Попова с 1953 года и представлял собой десятиламповый 5-ти диапазонный супергетеродин 1-го класса, обеспечивавший высококачественный громкоговорящий прием местных и дальних радиовещательных станций в диапазонах длинных, средних и коротких волн (три полурастянутых коротковолновых диапазона), а также мог быть использован для воспроизведения грамзаписи. Число "10" в названии приемника обозначало количество использованных в нем электронных ламп.

Для обеспечения высококачественного воспроизведения звука в приемнике "Рига-10" на базе громкоговорителя приемника "Рига Т-689" был разработан новый громкоговоритель с магнитопроводом из сплава "Альни". Диаметр корпуса 300 мм; высота корпуса вместе с магнитопроводом 165 мм, общий вес громкоговорителя 5 кг. Диффузор - бумажный, литой, с криволинейной образующей. Звуковая катушка намотана в два слоя проводом ПЭЛ-1 0,17 и содержит 120 витков. Номинальная мощность 8 Вт. Полное сопротивление катушки на частоте 400 Гц - 12 Ом.

Регулировка тембра в области высоких и низких звуковых частот плавная и раздельная. Переключаемая полоса пропускания по промежуточной частоте, совмещенная с ручкой регулятора тембра по высоким звуковым частотам, позволяет уменьшить уровень помех при приеме радиостанций. Конструкция шкального устройства, указателей диапазона, расположение ручек управления и оптический индикатор настройки обеспечивают удобное пользование радиоприемником. Шкала приемника вращающаяся, разделена на пять поддиапазонов и скрыта за передней панелью; в окне видна лишь та часть шкалы, которая соответствует включенному диапазону. Шкала выбранного диапазона подсвечивается изнутри двумя лампочками накаливания и проградуирована в метрах.

Радиоприемник оформлен в деревянном ящике настольного типа, который высококачественно отделан ценными породами дерева и отполирован. Громкоговоритель расположен непосредственно на доске передней панели. Справа от отверстия громкоговорителя, затянутого декоративной тканью, расположено окно шкалы настройки барабанного типа, которая просвечивается с нижнего торца лампочками.
Под шкалой расположены: ручка регулятора тембра ВЧ и ширины полосы (крайняя слева), ручка регулятора тембра НЧ (крайняя справа) и ручка регулятора громкости (средняя и большего размера). На правой боковой стенке приемника расположены ручка настройки (ближняя к лицевой панели) и ручка переключателя диапазонов, которая одновременно (путем выдвижения ее в сторону) приводит в действие переключатель с "местного" на "дальний" прием.

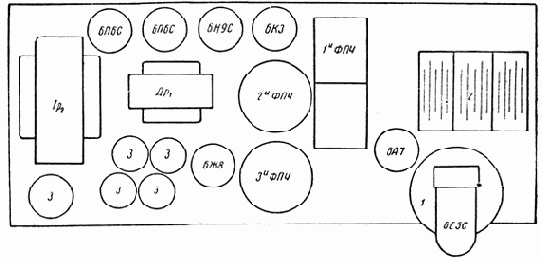

Поддон шасси приемника разделен на два отсека - высокочастотный и низкочастотный. Весь монтаж приемника выполнен на гетинаксовых субпанелях.
