УКВ приемник (монитор) Гарри Литалла


Harry Lythall, Швеция

Кажется, что многие QRP устройства - это обычно передатчики, но я полагаю, что приемники также весьма важны. В этом проекте Вы можете сделать ПРОСТОЙ УКВ приемник,единственным активным компонентом которого является диод. Да, это - детекторный приемник! Этот проект был первоначально предназначен как монитор передатчика для моей УКВ станции, но в один прекрасный день я обнаружил, что я могу слушать достаточно мощные станции на этом приемнике с очень небольшим усилием. Здесь Вы можете увидеть конструкцияю одного из опытных образцов, которые я построил для диапазона 150 - 250 MHz:

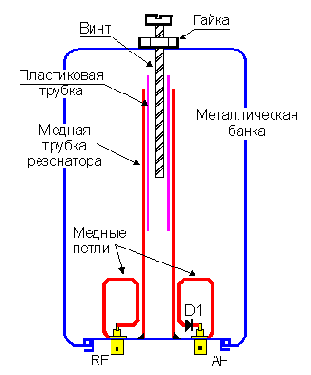

Рисунки показывают механическую конструкцию резонатора, который может быть сделан, используя домашний "мусор". Банка из под кофе, молока или даже старый гальванизированный мусорный ящик могут использоваться в этом проекте. 20dB коммерческий усилитель в антенне увеличит чувствительность, а звуковой усилитель сформирует низкочастотный сигнал. Можно подсоединить выход резонатора к входу "PHONO" стерео усилителя. В петле RF - вход антенны. AF - звуковой выход к стереоусилителю. D1 - германиевый диод. Я использовал СВЧ-диод фирмы Hewlett Packard.

ПРИБЛИЗИТЕЛЬНЫЕ размеры резонатора даются ниже. Заметьте, что включен диапазон 900 MHz, так что Вы можете также слушать переговоры сотовой связи, если живете близко к базовой станции. Если Вас поймают, не упомяните мое имя :-).

Диапазон Длина
резонатора
(мм)
Диаметр
резонатора
(мм)
Диаметр
банки
(мм)
Длина
винта
(мм)
50 MHz 1364 45 454 272
70 MHz 974 32 325 195
145 MHz 470 16 157 94
430 Hz 159 5.3 53 31
900 MHz 76 3 25 15
1296 MHz 53 2 18 10

Введите длину резонатора (мм)
Примерная частота резонанса F = (МГц)
=RA3TOX=

Введите частоту резонанса F = (МГц)
Примерная длина резонатора (мм)
=RA3TOX=

Вышеупомянутое дается как НАЧАЛО для экспериментирования. Длина резонатора весьма критична и должна быть в пределах +0 -10% от указанных значений. Все другие размеры могут быть изменены на целых +100 -50%.
