Радиоприемник на микросхеме UA04XA01


Микросхема UA04XA01 представляет собой гибридную интегральную схему супергетеродинного УКВ приемника с низкой промежуточной частотой. Требуемая селективность достигается посредством активных RC фильтров, входящих в состав микросхемы.


Диапазон частот входного сигнала составляет 1,5...110 Мгц. Ток потребления при напряжениях питания 3,1...13,5 В. составляет б... 12 мА. Чувствительность

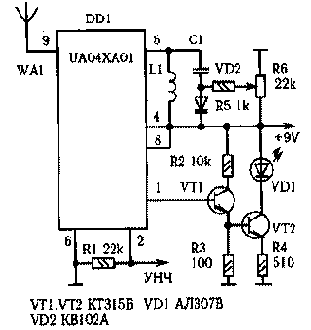

Резистором R6 осуществляется перестройка частоты в пределах диапазона 88...108 мГц. Катушка L1 имеет 12...14 витков, намотанных проводом ПЭВ - 0,5 на оправке диаметром 3 мм.
