А. БОЙКО, В.КРАПИВИН

Прием сигналов радиовещательных УКВ-станцин, работающих в диапазоне 64,5—74 МГц, на УКВ-приемник, имеющий диапазон 87,5—108 МГц, можно осуществить либо перестройкой входных и гетеродинных контуров радиоприемника, либо с помощью специального устройства, преобразующего сигнал диапазона 64,5—74 МГц в нужный участок диапазона 87,5— 108 МГц.

Для реализации первого способа нужны определенные измерительные приборы (ЧМ-генератор, милливольтметр, частотомер, осциллограф). Да и опыт работы с конкретным типом радиоприемника немаловажен, поскольку всегда существует опасность, что радиолюбитель, сам того не желая, может вывести аппарат из строя. Чаще это случается, если еще и отсутствует принципиальная схема настраиваемого приемника. Вот почему мы предлагаем собрать простой преобразователь, не требующий вмешательства в «организм» УКВ-приемника.

Преобразователь (см. рис. 2) содержит микросхему К174ПС1, катушку индуктивности и несколько радиоэлементов. Устройство надежно работает при изменении напряжения питания от 3 до 12 В.

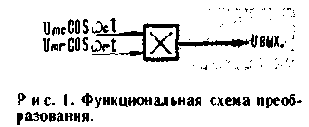

ИМС К174ПС1 представляет собой балансный смеситель. В нашем случае она используется как балансный аналоговый умножитель (БАУ), принцип работы которого ясен из рисунка 1.

konv1

Если на один вход БАУ подать напряжение сигнала, а на другой—напряжение гетеродина, на выходе БАУ получим суммарный и разностный сигналы. Применение микросхемы К174ПС1 позволяет существенно снизить уровень паразитных гармоник. Данная ИМС имеет еще то преимущество, что связь между входами сигнала и гетеродина преобразователя очень слабая. Поэтому входные сигналы даже около 3 В производят чрезвычайно малую расстройку частоты гетеродина (менее 10 кГц).

Для преобразования можно использовать как суммарную, так и разностную составляющую выходного сигнала — все зависит от выбранной частоты гетеродина. Если она находится в интервале 23— 34 МГц, то используется суммарная составляющая fc+fг. А если частоту гетеродина выбрать равной 162 МГц, используется разностная составляющая fг-fc.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЯ

Напряжение питания, В .....3,75

Ток потребления (при Uпит=3,75 В), мА. ............ 3,5

Частота гетеродина, МГц . . . 25±0,5

Диапазон входных сигналов, МГц .......... 64,5—74

Диапазон выходных сигналов, МГц ..........89,5—99

Выходное напряжение при длине приемной антенны 150 мм, .
